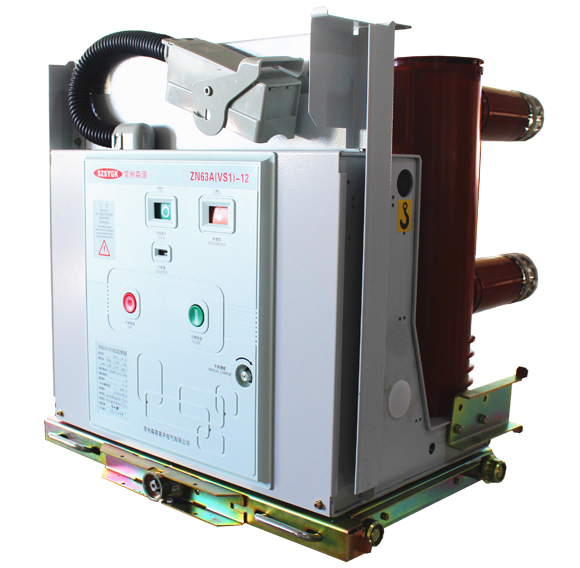

SY1-12户内高压真空断路器
一、·产品概述
SY1-12户内高压真空断路器是三相交流50Hz，额定电压为12kV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用VET操动机构与断路器本体一体化，设计即可做为固定安装单元，也可配用专用推进机构，组成手车单元使用。主回路部分可采用整体固封极柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12(GZS)等中置手车式开关柜，也可配用于XGN固定式开关柜。
二·使用环境
1.手车式户内高压真空断路器SY1-12 1. 环境温度：不高于40℃，不低于-10℃(允许在-30℃时储运)。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
2. 海拔高度：不超过1000m。
3. 相对湿度：日平均值不大于95％，饱和蒸汽压日平均值不大于2.2×10 MPa，月平均不大于1.8×10 MPa。
4. 地震烈度：不超度8级。
5. 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
三·外形尺寸(手车式户内高压真空断路器

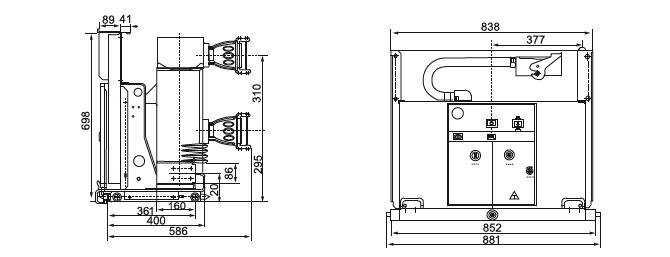

SY1-12/1250(800)

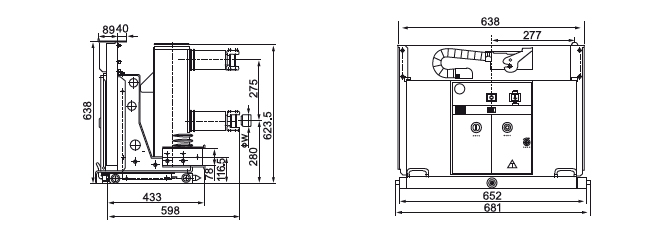

SY1-12/2000-3150(1000)
四、·主要技术参数(手车式户内高压真空断路器SY1-12)
|
序号 |
项目 |
单位 |
参数 |
|||
| 1 | 额定电压 | KV | 12 | |||
| 2 |
额定绝 缘水平 |
额定雷电冲击耐受电压峰值 | KV | 75 | ||
|
1 min工频耐压 |
42 | |||||
| 3 | 额定短路开断电流 | KA | 20/25 | 31.5 | 40 | |
| 4 | 额定电流 | A |
630 1250 |
630 1600 2500 1250 2000 3150 |
1250 1600 2000 2500 3150 4000 |
|
| 5 | 额定热稳定电流(有效值) | KA | 20/25 | 31.5 | 40 | |
| 6 | 额定动稳定电流(峰值) | 63 | 80 | 100 | ||
| 7 | 额定短路关合电流(峰值) | 63 | 80 | 100 | ||
| 8 | 额定短路开断电流开断次数 | 次 | 50 | |||
| 9 | 二次回路工频耐受电压(1min) | V | 2000 | |||
| 10 | 额定操作顺序 | 分-0.3s-合分-180s合分 | ||||
| 分-180s-合分180s合分(40kA) | ||||||
| 11 | 额定热稳定时间 | S | 4 | |||
| 12 | 额定单个/背对背电容器组开断电流 | A | 630/400 800/400(40kA) | |||
| 13 | 机械寿命 | 次 | 10000 | |||
